图表参数
打开新的图表时，会弹出图表参数框供您指定基本的图表元素。如果合约描述区域为空白，则您需要在合约描述区域确定产品代码和传递目的地。
上下文关联的内容会根据已作出的选择启用，因此，请从上至下、从左至右进行设置。
时间段
- 蜡烛尺寸 - 可供您在没有指定时间段界限的情况下快速查看特定蜡烛尺寸。窗口越大，显示的条柱/蜡烛越多。
- 时间段 - 提供多种时间段，有适当的条柱尺寸可供选择。“更多”可供您自定义时间段以及各部分的条柱/K线尺寸。
- 根据所选产品从下拉选项中确定显示内容。其他数据子面板和其他功能可通过复选框启用。这些区域同样也是上下文关联的 - 例如，交易量柱状图仅对两周或更短的时间段启用。
- 条柱类型 - 可在条柱和K线图表之间选择。
- 交易量绘图高度只在从其他数据区域选择了交易量时才会启用。
- 预估价格范围 - 启用后，显示一个、两个或三个标准差预估范围。
- 显示常规交易时间以外的数据可对能24小时交易的合约（如期货）启用。
- 打开新图表时忽略该对话会将您的选择设为图表默认设置。
- 在每个图表中您都能对这些设置进行更改：编辑 > 图表参数菜单。
图表构成要素
- 图表标题栏显示了底层证券、显示时间段与菜单命令 - 文件、编辑与查看。
- 标题栏下拉框可供您为自动图表指定蜡烛尺寸或从可用的时间段图表中进行选择。
- 工具栏 - 使用工具栏右侧的箭头下拉框为常用功能添加快速访问图标来进行自定义。
- 图表功能与附件还可通过在图表中右键点击进行访问。
- 报价区域直接在图表上显示相关市场数据。
- 左侧报价区域包括最后价、变化和变化%
- 右侧报价区域包括头寸、平均价格和当日盈亏
- 每个报价区域都可进行自定义，右键点击便可打开配置选项。
- 前一日收盘 - 价格以灰色虚线显示。
- 图表图例 - 在图表内部未使用的区域确认图表内容与显示，而非定位在底部。
- 预估价格范围/保证金 - 如果启用，价格轴底部的蓝色箭头将显示一个、两个或三个标准差的预估范围。点击并向左拖动查看蓝色标准差圆锥体 - 基于当前价格、代码期权的隐含波动率以及距离“现在”的时间长度。该功能仅适用于有期权的底层证券。
另外，图表配置中启用了保证金区域后，移动箭头可在图表的右侧创建缓冲。
- 快捷按钮 - 快捷按钮默认情况下为关闭状态。可在查看菜单中激活，并可选择将其添加至图表工具栏或悬浮在图表框架内。
买、卖和警报按钮可供您直接在图表中创建定单或设置价格警报。
- 点击任意按钮，您的光标将显示一条虚线。左键点击图表中的指定价格水平下达定单或设置警报。
- 图表交易者定单管理面板可供您修改定单条件及传递交易。如果没看到该面板，可从查看菜单打开。
- 选择“配置”快捷按钮一键点击进行定单传递。
- 头寸指示器 - 图形头寸指示器会在图表中显示一个线形、片状或自定义的阴影区域表示所持头寸的平均执行价格，多头头寸向上延伸（绿色）。空头头寸向下延伸（红色）。
文件菜单
轻松将图表配置保存为模板、打开上一个图表文件、或在单个图表窗口中创建多个图表视图。
- 通过将图表保存为模板并将模板再次应用到其它合约可重复使用最喜欢图表的布局，包括时间段、指标和布局。
- 您还可在菜单的最近文件部分重新打开上一个图表文件。将鼠标停留在文件名上可对已创建的文件进行管理或从列表中将图表文件移除。
编辑菜单
图表设置设有标签页面，包含以下功能：
- 图表参数 - 可供从各图表中按图表控制。
- 添加指标 - 打开包含所有可用技术指标的列表。
- 点击一项指标并选择添加。您便会看到所选指标出现在右侧框内。使用带下拉箭头的编辑指标区域自定义输入值。
- 添加多项指标时，请务必先点击应用按钮再添加下一个指标。
- 全局配置 > 图表 > 图表颜色现增加了一个技术指标标签，您可用其为指标指定一种颜色，该颜色将在所有图表中保持一致。使用全局式的指标颜色可确保在您更改特定指标的颜色时，所有图表中该指标的颜色都会跟着一起变化。
- 次级系列 - 在同一图表中展现两个或多个代码以进行比较。
- 指数比较 - 从热门的美洲、欧洲和亚太地区区域性指数中进行选择，或从可用的指数列表中进行选择。
- 注释 - 可让您添加趋势线、支撑/阻力线、斐波那契线，甚至可向任意图表添加笔记。只需右键点击图表项便可轻松对注释进行编辑。
查看菜单
更多面板及其它图表附件都可轻松启用/禁用。勾选功能可让其在图表中显示。要隐藏，只需取消勾选即可。
更多构成要素
滚动条
垂直滚动条 - 位于实时图表的左侧轴，可供您通过拖动范围条调整可见的价格范围。
- 一旦您调整垂直滚动条，范围条便会变成黄色，表示价格更新已锁定。使用滚动条底部的黄色图标解锁并切换回自动缩放，恢复实时更新。
- 您可在编辑 > 图表参数中手动设置显示的垂直范围。
- 垂直滚动条可在全局配置 > 设置中开启或关闭。
- 在垂直滚动条下方有一个小的蓝色箭头，可供您添加/移除垂直缓冲空间。
水平滚动轴 - 图表底部的滑快可允许访问更大范围的数据。滑块范围条的宽度即代表所显示区段的开始和结束时间。
- 向左拖动滑块范围条可查看所请求时间段之前的数据。
- 拖动可见范围两端的范围条分隔器来自定义显示的区段。
趋势线
通过编辑菜单的注释部分可在图表中绘制水平、垂直趋势线或徒手画趋势线。
如果同一底层证券有多个图表，您可通过激活“共享趋势线”功能将一条趋势线应用到所有图表中。
- “条柱尺寸相同时共享”会将趋势线的共享限制在采用相同条柱尺寸的图表。注：只有在“共享趋势线”功能启动时才可使用。
边缘区域
可移动的右侧边缘区域可供您将图表数据移到左边。
- 在全局配置 > 图表设置页面，如果勾选了边缘区域，y轴底部的向左箭头可供您拖动右侧边缘，在图表中形成水平缓冲。
右键点击与悬停帮助
更多上下文相关的功能通过直观的右键点击菜单便触手可得，悬停帮助可针对特定附件提供提示帮助。
- 将光标停留在条柱或蜡烛上以在条柱详情区域查看详细信息。
- 右键点击条柱；箭头展开时间与销售。
- 右键点击图例显示其他选择。
- 在图表中右键点击空白区域可打开工具列表。
附件
十字准线、头寸指示器以及交易量柱状图等附件均列于查看菜单下，可以选择开启或关闭。
更多图表功能可以通过图表参数页面激活：
- 新闻通知以黄色箭头表示，通过悬停帮助弹框提供最新新闻标题。
- 我的交易在价格与交易时间交叉点上显示您的交易，提供悬停帮助详情。红线表示卖出，蓝线表示买入。
图表交易者
图表交易者快捷按钮可供您直接在图表内进行交易。
- 使用买/卖按钮创建定单行。光标会显示一条虚线 - 蓝色为买入；红色为卖出。
- 拖动虚线指定定单价格。在图表中左键点击想要的定单价格水平创建定单。
- 定单管理面板将打开以供管理/修改/传递定单。
- 您还可“配置”热门按钮进行即时定单传递。
更多定单功能（如附加括号定单或检查保证金）可通过在图表中右键点击定单行访问。
图表交易者定单管理面板标签：
- 定单标签可查看含有定单条件的TWS定单管理区域
- 交易标签可查看执行
- 投资组合标签显示包含已实现/未实现盈亏的头寸信息

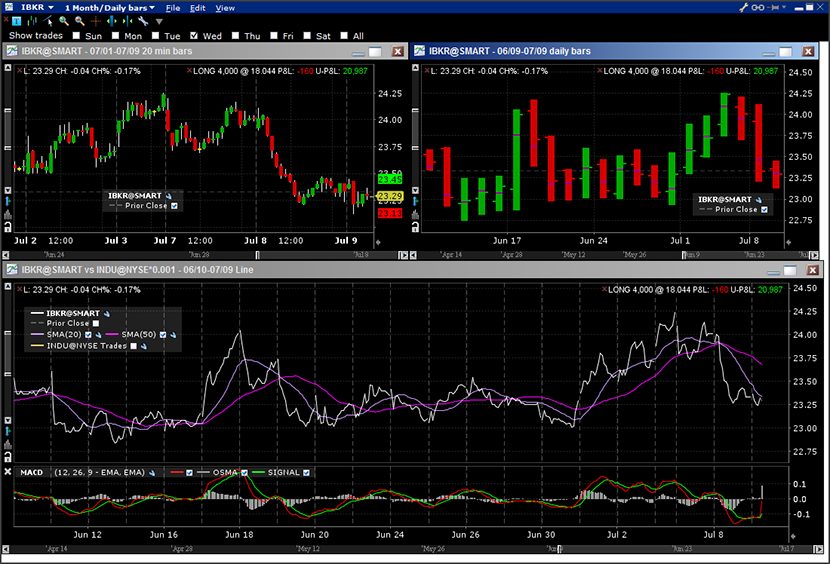

多图表（Multi-Chart）窗口
您可通过文件 > 添加至图表窗口指令在单个窗口中打开多个图表。
- 证券选择默认情况下为子图表采用当前证券，可查看同一代码的不同参数。
- 可加入不同时间段和不同指标的更多其它图表。多图表最多支持16个图表显示在同一窗口。
- 可通过双击标题行扩展或收缩所选图表将多图表窗口中的单个图表可扩大全屏查看或缩成小屏。
- 只有标题栏正处活跃状态的图表会对工具栏和菜单选择（如添加一条趋势线或一个指标）作出反应。 点击一个图表可让其进入活跃状态。
- 使用相同代码的多图表可保存为模板。
- 使用不同代码的多图表不能作为模板，但可保存为定义文件，这样您便可随时打开、关闭图表。
创建模板
您可通过将图表保存为模板然后将其应用到其它合约来重复使用心仪的图表布局，其中会带有添加的指标（包括时间段和图表参数）。
在图表的文件菜单选择将图表保存为模板。
- 用描述性的图表名称保存 - 默认的目录和.tpl文件扩展名保持不变。
- 需勾选可替换，这样您便能将其应用到其它代码。
- 要在已保存模板的基础上创建新的图表布局，请在图表的文件菜单选择加载图表模板并从已保存模板中进行选择。
颜色连接的窗口
使用TWS窗口标题栏的颜色分组连接来在多个窗口之间统一代码选择，这样一来，所有通过颜色连接的窗口便会同时更新为同一所选代码。
如果对自选列表中的内容有心仪的图表想要查看，那么图表连接就会十分有用。
- 为所有窗口选择同一颜色来将其纳入同一分组。
- 然后点击图钉使图表窗口保持在顶部。您在自选列表内选定代码后 - 所有属于一组的窗口将更新为该所选代码。
- 使用键盘上的向下箭头查看自选列表中各代码的相同图表。
保存图表
在一个多图表窗口纳入多个代码时，您需要保存 > 图表。这会创建一个定义文件，而非模板。要重新打开已保存图表，请在以下工具中从文件菜单选择打开图表菜单：
绘制组合图表
TWS可绘制由多条边组成的组合，但您首先须指明您想要绘制组合图表。受限于市场数据请求的处理能力，绘制组合图表可能会导致加载很慢。
要绘制组合的图表，请指明是只在这一次绘制这一图表，还是只要选中就绘制这一图表，或是始终绘制所有组合。根据设计，由于多边定单所需的查询可能导致系统变慢，所以不会绘制组合定单。
- 从报价监控面板为组合创建市场数据行。
- 使用右键点击菜单选择图表，然后选择新图表。
- 为图表指定参数并点击确定。
- 确定要以何种方式绘制组合定单。
